手書き数字を認識する機械学習

数字を認識するように学習する小さなニューラルネットワーク
前回のコラムでは、ニューロンをニューラルネットワークの単純なビルディングブロックとして説明しました。今回のコラムでは、手書き数字(MNISTチャレンジ)を認識する機械学習の、最も有名な問題のひとつに注目して、数字を認識するように学習する小さなニューラルネットワークを考えてみます。(前回のコラムはこちら)
入力レイヤー、出力レイヤー、および活性化関数によってどのように単一のニューロンがモデル化されるかについて、前回で説明しました。活性化関数は入力を取り、与えられた重みと組み合わせて出力を計算します。手書き数字認識ネットワークに注目する前に、シンプルなニューラルネットワークがその出力をどのように計算するかを見てみましょう。
入力レイヤー、出力レイヤー、および活性化関数によってどのように単一のニューロンがモデル化されるかについて、前回で説明しました。活性化関数は入力を取り、与えられた重みと組み合わせて出力を計算します。手書き数字認識ネットワークに注目する前に、シンプルなニューラルネットワークがその出力をどのように計算するかを見てみましょう。
ニューラルネットワークの出力とその計算方法
3つのニューロン(I1,I2,I3)を有する入力層、4つのニューロン(H1,...,H4)を有する1つの隠れ層、および2つのニューロン(O1,O2)を有する出力層を仮定します。さらに、ネットワークが完全に接続されている、すなわち各ニューロンが下図の通りそれぞれのニューロンに接続されていると仮定します。

V(入力層と隠れ層の間)とW(隠れ層と出力層の間)は、接続の重みと仮定します。この場合にはV1,3はI1とH3との間の接続の重みを表します。

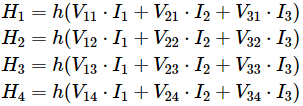

ネットワークの出力を計算するために、入力値から始めて、隠れ層の値を計算します。

hはある指標関数です。
次に、出力ニューロンを計算します。

数学では、通常、上記を記述するために行列/ベクトルの乗算を使用します。

ニューラルネットワークの出力を計算することができたので、その結果を使って学習させます。入力値と出力値のセットがあり、ニューラルネットワークに合わせて重みを調整します。各入力データに対して出力を計算し、計算結果と期待される出力を比較したその差を損失といいます。重みを調整することにより、この損失を最小限に抑えようとします。

V(入力層と隠れ層の間)とW(隠れ層と出力層の間)は、接続の重みと仮定します。この場合にはV1,3はI1とH3との間の接続の重みを表します。
ネットワークの出力を計算するために、入力値から始めて、隠れ層の値を計算します。

hはある指標関数です。
次に、出力ニューロンを計算します。

数学では、通常、上記を記述するために行列/ベクトルの乗算を使用します。

ニューラルネットワークの出力を計算することができたので、その結果を使って学習させます。入力値と出力値のセットがあり、ニューラルネットワークに合わせて重みを調整します。各入力データに対して出力を計算し、計算結果と期待される出力を比較したその差を損失といいます。重みを調整することにより、この損失を最小限に抑えようとします。
手書き数字を訓練する例
ここで、MNISTデータセットを見てみましょう。これは手書き数字の28x28ピクセルの画像です。したがって、ニューラルネットワークの入力には28×28 = 784個のニューロンがあります。 1つの隠れ層に64個のニューロンを追加し、出力層に10個のニューロンを追加します。訓練入力は画像のピクセルであり、期待される出力は正しい数字が1で残り全てが0であるベクトルです。

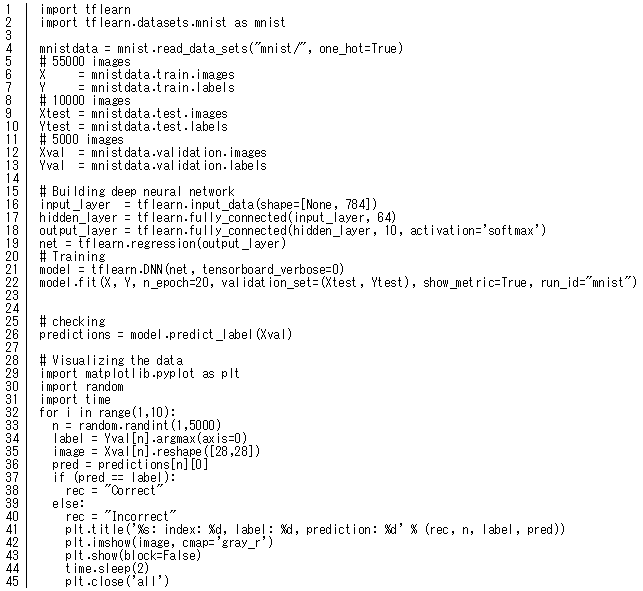

下記のコードはTFLearnというフレームワークを使ってPythonで書かれています。TFLearnはGoogleのTensorFlowに実装されています。TFLearnとTensorFlowをインストールした場合は、下記のコードをそのまま起動できます。

(コードのダウンロードはこちら)
コードの説明
l1:tflearnフレームワークをインポートし、テンソルフローを読み込み
l2:mnistデータセット関数をインポート
l4:MNISTデータをロードし、トレーニングセットとテストセットに分割
l5-l13:学習データ、テストデータ、バリデーションデータを設定
l15-22:ニューラルネットワークを構築
l16:入力層を784個のニューロンで定義
l17:完全に接続された64個のニューロンの隠れ層
l18:出力層は10個のニューロンで構成され、10個の値の和が1になる確率を保証する特別なアクティブ化関数 `softmax 'を使用
l19:どのように重みを学習するか、ネットワークを定義
l21:モデル(深いニューラルネットワークDNN (Deep Neural Network))を作成
l22:訓練セットXとYに適合し、検証セットtestXとtestYに対するテスト
l26:Xvalに対して認識の結果を計算
l28-45:ランダムの画像を10枚を表示

下記のコードはTFLearnというフレームワークを使ってPythonで書かれています。TFLearnはGoogleのTensorFlowに実装されています。TFLearnとTensorFlowをインストールした場合は、下記のコードをそのまま起動できます。

(コードのダウンロードはこちら)
コードの説明
l1:tflearnフレームワークをインポートし、テンソルフローを読み込み
l2:mnistデータセット関数をインポート
l4:MNISTデータをロードし、トレーニングセットとテストセットに分割
l5-l13:学習データ、テストデータ、バリデーションデータを設定
l15-22:ニューラルネットワークを構築
l16:入力層を784個のニューロンで定義
l17:完全に接続された64個のニューロンの隠れ層
l18:出力層は10個のニューロンで構成され、10個の値の和が1になる確率を保証する特別なアクティブ化関数 `softmax 'を使用
l19:どのように重みを学習するか、ネットワークを定義
l21:モデル(深いニューラルネットワークDNN (Deep Neural Network))を作成
l22:訓練セットXとYに適合し、検証セットtestXとtestYに対するテスト
l26:Xvalに対して認識の結果を計算
l28-45:ランダムの画像を10枚を表示
ニューラルネットワークのテスト
最後に、今まで学習していない画像に対してニューラルネットワークをテストしてみましょう。MNISTデータセットから10個の画像をランダムに選択して予測し、最も確信度の高い数字を選択するテストです。すべての画像が2秒間表示され、画像に対して「正解/不正解、画像のインデックス、正解、予測」の情報が表示されます。

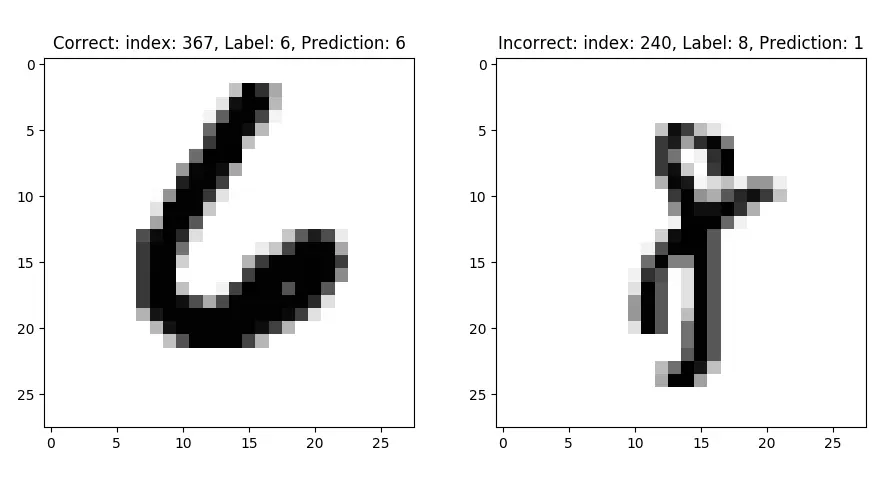

下図の場合、左側は画像の上部に「Correct: index:367,Label:6,Prediction:6」という結果が表示されている通り、「正解: 367枚目の画像,正解:6,予測:6」となり、予測は正解です。
右側は「Incorrect: index:240,Label:8,Prediction:1」と表示されている通り、「不正解: 240枚目の画像,正解:8,予測:1」となり予測は不正解となりました。見た目には8に見えますが、予測した値が「1」となったためです。
上記のシンプルなコードでだいたい92%の認識率になりますが、例のとおり不正解もあります。
